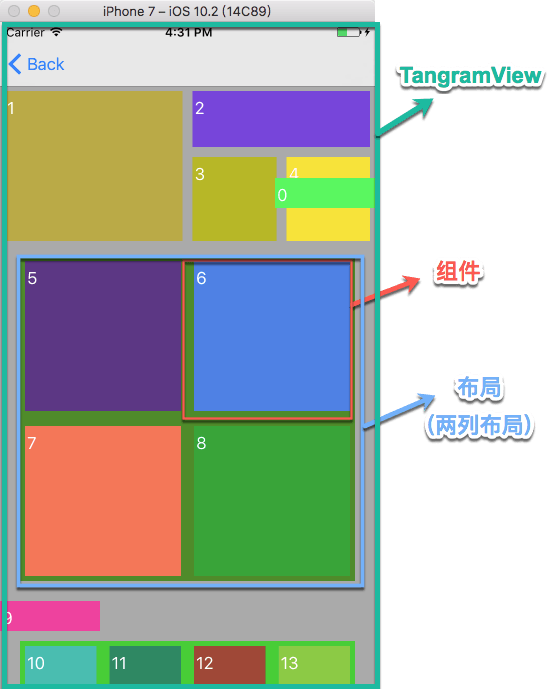

Tangram有两个核心概念,组件和布局。整个TangramView内部都是由布局和组件构成。

布局是组件的容器,不参与复用和回收。Tangram会内置几种布局,可以实现大多数业务所需的样式。

组件是指布局内的视图,是参与复用和回收的。

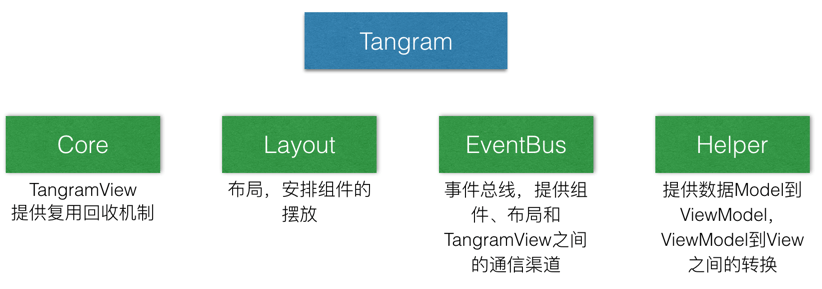

Tangram的iOS版本总体由四部分构成:Core,Layout,EventBus,Helper

Core

Tangram的Core负责整个页面的组件复用和回收,布局的摆放。具体就是指TangramView这个类。

Tangram的复用和回收机制,底层是依赖于LazyScroll实现的。原理简单的说,就是预先把ScrollView内所有要参与复用回收视图相对于ScrollView的绝对坐标整理出来,然后滚动时查找哪些View不需要显示需要被回收,哪些需要显示被复用/创建。LazyScroll也是我们开源的框架,具体详见

Tangram需要外部实现TangramDataSource,返回Tangram所需的布局、ViewModel和组件。

Tangram的核心方法是reloadData,这个方法里面,Tangram会根据TangramDataSource返回的布局和ViewModel,给每一个布局分配对应的ViewModel,并让布局计算每一个ViewModel在布局中内部的位置。并且,TangramView会安排布局如何在TangramView中排布,对于普通的布局就是从上到下排布,而对吸顶,固定,浮标类型的布局,TangramView会做特殊的处理。

TangramView实现了LazyScroll的delegate:

- (NSUInteger)numberOfItemInScrollView:(TMMuiLazyScrollView *)scrollView中返回整个TangramView中组件的个数,依赖于外部实现TangramViewDatasource返回布局个数和每个布局内组件的个数计算得来。

- (TMMuiRectModel *)scrollView:(TMMuiLazyScrollView *)scrollView rectModelAtIndex:(NSUInteger)index中,返回每一个ViewModel。Tangram依赖于外部实现TangramViewDatasource返回布局中包含的ViewModel,在通过布局计算每一个ViewModel在布局内部的位置后,把ViewModel中相对布局的坐标转换成相对TangramView的坐标。并且给每一个ViewModel生成一个唯一的muiID。

- (UIView *)scrollView:(TMMuiLazyScrollView *)scrollView itemByMuiID:(NSString *)muiID;中,TangramView实际上相当于把TangramViewDatasource中生成或复用View的方法包装了一下,把ViewModel、layout、inedx等信息也带给了外部delegate,返回View给LazyScroll。

需要注意的是,Tangram里面的ViewModel不是MVVM的ViewModel,它的作用就是持有一个相对TangramView的位置坐标。

总结一下,TangramView主要干的事儿就是:基于LazyScroll之上,封装了一个更符合Tangram布局、组件逻辑的API,并且负责所有布局的排布。

TangramView提供的核心方法,可以参考http://tangram.pingguohe.net/docs/ios/tangram-core

Layout(布局)

布局负责处理内部组件摆放的位置。布局需要实现TangramLayoutProtocol。它的核心方法是calculateLayout,这里面需要安排内部ViewModel的位置,决定后面要生成的视图要如何摆放。

每个ViewModel都需要实现了TangramItemModelProtocol,在TangramItemModelProtocol中有一对必选方法itemFramesetItemFrame,布局在calculateLayout就需要调用setItemFrame设置内部ViewModel的位置,布局在这里设置ViewModel的位置是相对布局本身的。

其他的可选方法,包括实现margin,支持背景图,支持嵌套等对提升布局的灵活度也很有帮助。

Tangram有丰富的内置布局可供选择,布局也可以自行拓展。因为吸顶,浮标,固定布局排布方式比较特殊,TangramView会对它们有特殊的处理逻辑。

内置的布局类型,可以参考http://tangram.pingguohe.net/docs/layout-support/inner-support

EventBus

事件总线用于组件和Controller,layout、TangramView之间的通信。点击、曝光就是典型的事件总线使用场景。EventBus避免了很多不必要的delegate。

通常,事件总线的持有者是Controller中TangramBus ,在组件,布局中的TangramBus都声明成weak即可。

TangramView内部也有对EventBus的使用,比如再布局可视范围内的时候,在吸顶的布局“吸在顶部”的时候,都会抛出一个事件。

组件要使用事件总线,实现TangramEasyElementProtocolsetTangramBus方法,在调用helper方法时传入TangramBus,helper就会自动为组件绑定TangramBus。

关于TangramBus详细的使用方法,可以参考http://tangram.pingguohe.net/docs/ios/eventbus

Helper

Helper的作用是简化代码,快速生成布局、组件。

Helper是一个相对独立的存在,Core会依赖Layout和EventBus,但是不会依赖Helper。

Helper具体是指TangramDefaultDataSourceHelper, 这个解析器具备以下功能:

  • 快速解析layout(NSDictionary -> layout实例)
  • 快速解析Model(NSDictionary -> model实例)
  • 从model快速生成element(model实例 ->组件实例)
  • 用新的model刷新即将被复用的组件

这样子TangramDatasource delegate 里面的代码就可以大幅度减少,几行代码就搞定。

TangramDefaultDataSourceHelper实际上是串联起来了三种类型的工厂类,每种各需要一个。Helper在这三个工厂提供的API基础上,再封装成更易于使用的API。这三个工厂默认的是

  • TangramDefaultLayoutFactory(实现了TangramLayoutFactoryProtocol)
  • TangramDefaultItemModelFactory(实现了TangramItemModelFactoryProtocol)
  • TangramDefaultElementFactory(实现了TangramElementFactoryProtocol)

只要实现了对应的protocol,TangramDefaultDataSourceHelper也可以直接替换掉默认的factory的,helper提供了替换factory的方法。

关于默认的三个Factoty:

TangramDefaultLayoutFactory

这是一个实现 TangramLayoutFactoryProtocol 的工厂,提供了把NSDictionary转换成layout实例的功能,并实现了protocol中所有必选和可选的方法。它维持了数据中哪一个type对应哪一种类型布局的关系,然后在TangramLayoutParseHelper中把NSDictionary中的layout相关的样式解析并传递给Layout实例。

TangramDefaultItemModelFactory

这个Factory会把NSDictionary转换成TangramDefaultItemModel,在这个Model中会包含type, 所有的业务字段信息,对应哪种类型的组件,样式等等信息。在Tangram执行了reload的操作后,这个Model还会包含相对布局的位置,相对ScrollView的绝对位置。

TangramDefaultElementFactory

这个Factoty的作用是生成或者复用组件。生成组件时,它需要的是TangramDefaultItemModel,生成一个Model对应类型的组件,通过KVC把Model中包含的业务字段和样式信息映射给组件。复用组件需要多传入一个待复用的视图。其他流程和生成视图一致。使用者在生成组件的过程中,是不需要感知到Model的。

关于Helper的详细用法,可以参考http://tangram.pingguohe.net/docs/ios/tangramhelper_usage

以上是构成Tangram四个部分的主要介绍。更多Tangram的使用方法,欢迎到我们的网站上查看http://tangram.pingguohe.net/docs/ios/access-tangram
